Introducing a
revolutionary
new way
to cool your electrical enclosures
The PKS 3000 Series Air/Air Heat Exchangers use Pfannenberg’s next generation Kinetic Cooling System™ to exchange and remove heat from an electrical enclosure. This is a perfect solution for those looking to reduce the energy, maintenance and footprint associated with traditional enclosure cooling units. Designed for indoor, outdoor/remote applications and washdown application that require a closed loop system to protect electronics. Available in 5 models.

Trocadores de Calor Ar/ Ar PKS 3000

A nova geração de Climatização para Painéis Elétricos


Os Trocadores de calor Ar/ Ar PKS 3000 usam uma  revolutionária tecnologia de refrigeração de última geração que supera os Trocadores de Aalor convencionais e/ou soluções de tubos de calor. Uma das melhores tecnologias para se usar quando existe uma diferença de temperatura entre a temperatura alvo interna e a temperatura ambiente (∆T≥10°C) é a tecnologia Ar/ Ar.  Um Trocador de Calor Ar/Ar remove o calor do interior do painel para o ambiente mais frio usando a menor quantidade de energia e ainda fornecendo uma proteção de entrada de circuito fechado.

MENOR

CONSUMO ENERGÉTICO

Utiliza ar ambiente de temperatura mais baixa para resfriar o ar interno mais quente sem o uso de um compressor

MANUTENÇÃO

Com um design simplificado do PKS apenas o ventilador terá que ser substituído, caso necessário.

ESPAÇO

Nosso design compacto faz com que a unidade possa ser instalado por apenas uma pessoa

Comparção de Tecnologia


Para entender melhor as vantagens de nossos Trocadores de Calor Ar/Ar PKS, vamos dar uma olhada em como ele se compara a um ar condicionado de painel tradicional. Ar Condicionados são tipicamente a solução ideal para resfriar um painel. O que muitas pessoas não consideram é que um ambiente externo ao painel mais frio pode ser usado para ajudar a resfriar o interior do painel. Esta nova tecnologia Ar-Ar aproveita um ambiente mais frio externo, especialmente em condições adversas (poeirentas, oleosas, sujas), quando é necessário um arrefecimento com um circuito fechado. Aqui demonstramos a economia considerável que você pode ver com esta nova tecnologia em comparação com uma unidade de ar condicionado.

PKS 3361 DTS 3141 SL
POWER CONSUMPTION 353 Watts917 Watts
MONTHLY OPERATING COST
(360 hr @ $.12 / kwhr)
$15.12 /month$39.61 /month
POTENTIAL MAINTENANCE COST$600$3,700
COOLING CAPACITY PER DENSITY (CCPD)1.331.32

A Capacidade para cada necessidade

Os Trocadores de Calor Ar/ Ar PKS 3000 estão disponíveis em 5 modelos diferentes com capacidade de refrigeração que varia de 22 Watts/°C até 180 Watts/°C.

Se precisar de ajuda para escolher o modelo certo, não hesite em perguntar-nos ou utilizar o nosso software de dimensionamento Pfannenberg.

Esta é uma solução perfeita quando quando comparada com Ventiladores com filtro de circuito aberto que não impedem a entrada de gases corrosivos ou umidade no painel. Projetamos essas unidades para serem versáteis para refrigeração interna, aplicações externas ou remotas que requerem um sistema de circuito fechado para proteger a eletrônica. Disponível em 5 modelos: PKS 313X, PKS 320X, PKS 330X, PKS 336X

Os Trocadores de Calor Ar/ Ar PKS Mini são ideais para a substituição de uma solução com Ventiladores com Fitrl quando o ar ambiente está muito contaminado para entrar no painel. Disponível em 2 modelos: PKS 3042 e PKS 3092

PKS 313X

PKS 313X

65 Watts/°C
PKS 320X

PKS 320X

100 Watts/°C
PKS 330X

PKS 330X

150 Watts/°C
PKS 336X

PKS 336X

180 Watts/°C
PKS Mini 30X2

PKS Mini 30X2

22 & 45 Watts/°C

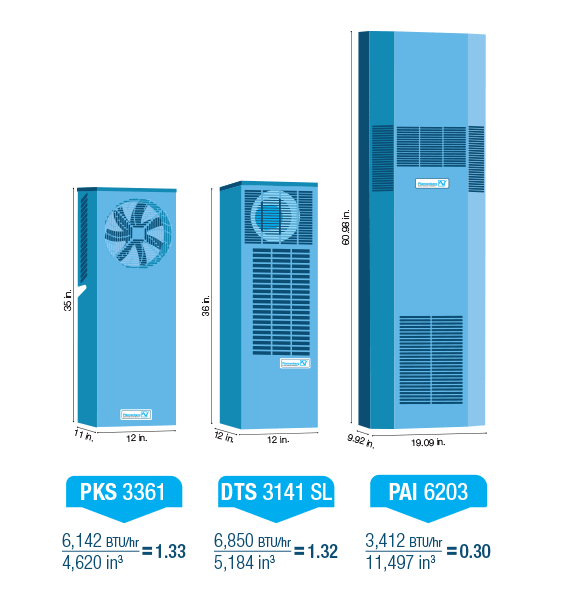

O que é CCPD™?

CAPACIDADE DE REFRIGERAÇÃO POR DENSIDADE


A capacidade de remoção de calor comparada ao tamanho físico (volume) do condicionador de ar. Uma relação mais alta indica maior potência de resfriamento por  volume.

CCPD™   =

CAPACIDADE DE REFRIGERAÇÃO (WATT/HR)
VOLUMETRIA (m3)

1
2
3
4
5
6
7
8
9
1
Melhor Capacidade de Refrigeração por Densidade (CCPD)

Produz uma Capacidade de Refrigeração Superior por Densidade vs. Trocadores de Calor convencionais e/ou soluções de bombas de calor. É também uma das unidades mais compactas para a capacidade de climatização disponível no mercado.

2
Baixo Consumo Energético

Utiliza ar ambiente de temperatura mais baixa para resfriar o ar interno mais quente sem um componente ativo, como um compressor que consome muita energia.

3
Dimensão reduzida

A largura da unidade é de 30.5 cm para caber na lateral de painéis eléricos pequenos.

4
Menos Manutenção

Com apenas dois componentes mecânicos (ventiladores), eventuais potencial é reduzido para garantir o funcionamento dos equipamentos de forma contínua.

5
Diferentes Opções de Montagem

A unidade pode ser instalada vertical ou horizontalmente, permitindo que o ar frio seja direcionado onde é mais necessário.

6
Design com Circuito fechado

Projetado para isolar o ar ambiente externo do ar interno eliminando, assim, o risco de entrada de contaminantes no interior do painel. Comparado com Ventiladores com Filtro, o PKS veda o painel contra substâncias gasosas, umidade e partículas do ar, mantendo-as longe de componentes sensíveis dentro do painel elétrico.

7
Fácil Instalação

O design compacto e leve faz com que a unidade possa ser instalada por apenas uma pessoa.

8
Preparado para uma operação em ambientes duros

Projetado exclusivamente para operar em ambientes que requeiram especificação NEMA 3R, 4 e 4X.

9
Eliminação de pontos de calor

Fluxo de Ar superior, ideal para a eliminação de pontos quentes.

APLICAÇÕES IDEAIS

Alimentos & Bebidas

  • Ambiente com temperatura controlada, fornecendo o necessário ∆T
  • Ambientes laváveis
  • Proteção contra corrosão e contaminação
  • Baixo consumo energético

Inversor de Frequência Variável

  • Tecnologia avancada com inversores de frequência
  • Os inversores são classificados para um mínimo de 39.5°C; o que permite um ∆T necessário para um Trocador de calor Ar/Ar

IT – Indústria 4.0

  • A Tecnologia digital se desenvolve cada vez mais e a conectividade torna-se imprescindível
  • Racks autônomos de IT  que armazenam componentes sensíveis
  • Equipamentos eletrônicos que requerem refrigeração e proteção contra poeira


Agricultura

  • Desenvolvimentos da tecnologia com sensores remotos e inversores
  • Requer soluções de baixa manutenção
  • Ambientes pesados com chuva e poeira
  • Sistemas de irrigação com bombas e inversores

Automação Industrial

  • Equipamentos de processo, montagem e empacotamento
  • Automação, textil e processamento de papel
  • Aplicacões em ambientes fechados em que evitar tempos de máquina parada é crucial

Processamento de Plástico/ Borracha

  • Ambientes pesados e corrosivos
  • Ambientes com temperatura controlada que já fornecem um ∆T requerido
