Tecnologia de Climatização Parte 4: Trocador de Calor Ar/ Água e Chillers

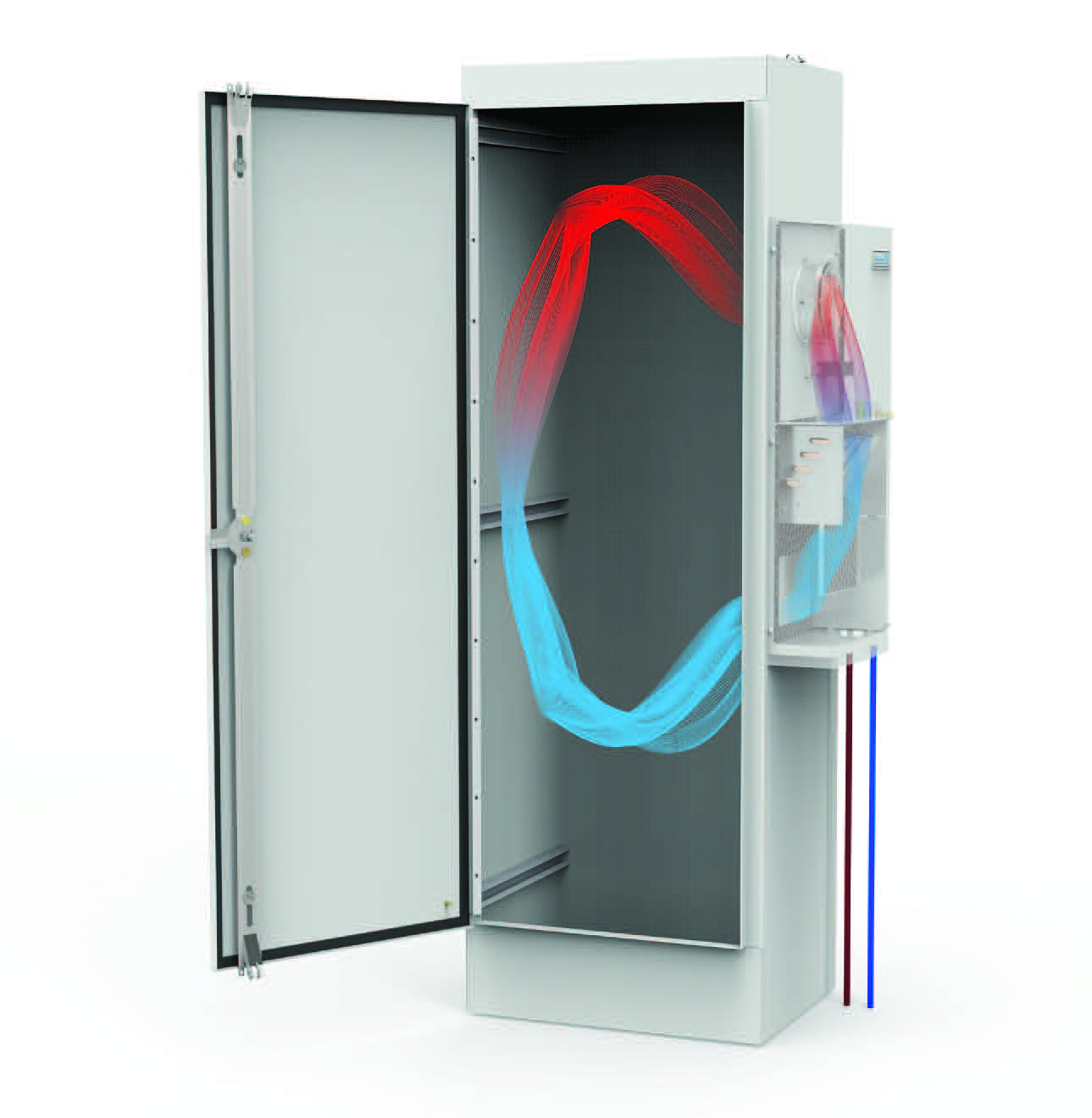

Como saber se um Trocador de calor Ar/ Água é o produto certo para minha aplicação?
- Se houver um fornecimento de água gelada prontamente disponível no recinto.
- Se o ambiente tiver condições extremas, como ambientes extremamente altos, extremamente sujos ou cáusticos, que tornem outros sistemas não aplicáveis..
Dimensionando corretamente um Trocador de Calor Ar/ Água
Para dimensionar adequadamente um Trocador de Calor Ar/ Água você deve conhecer a capacidade de refrigeração necessária em Watts, a temperatura da água disponível e as dimensões do painel.
Utilizando Curvas de performance para dimensionar adequadamente:

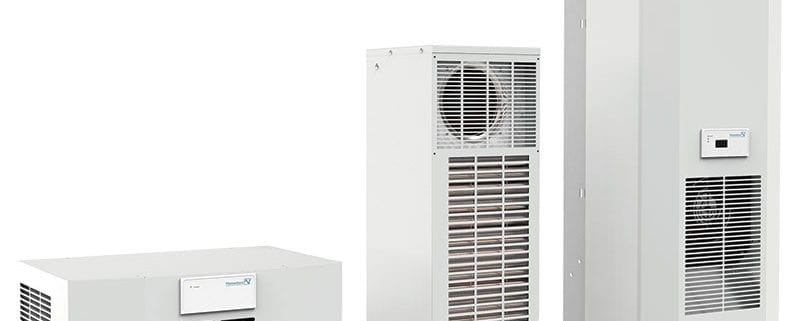

A Pfannenberg utiliza como padrão DIN 35/35 °C ao classificar os ar Condicionados da linha DTS.
Muitas empresas no mercado usam como base 50/50 °C, o que prevê um valor de potência de refrigeração mais elevado e, por isso, não real.
Para cada painel devemos considerar suas próprias temperaturas de aplicação (temperatura externa e interna) para determinar a capacidade de refrigeração apropriada do sistema como um todo.
Informações importantes ao usar Trocadores de Calor Ar/ Água:
- O desempenho de um Trocador de Calor Ar/ Água está diretamente relacionado à diferença da temperatura da água e a do ar dentro do painel.
- Para gerenciar a fomação de condensação,um evaporador externo (KVDTX) pode ser usado.
- O painel deve ser vedado para evitar a entrada de ar ambiente.
- Utilize o contato de porta para impedir a operação com as portas abertas do painel abertas e consequente acúmulo de condensação sobre os componentes no interior do painel.
- Certifique-se que a unidade esteja nivelada
- Diminuir a regulação da temperatura não é a melhor solução devido aos problemas de condensação. O valor de configuração de fábrica dos nossos equipamentos garante um bom equilíbrio para garantir a climatização do painel e a não formação de condensação em seu interior.

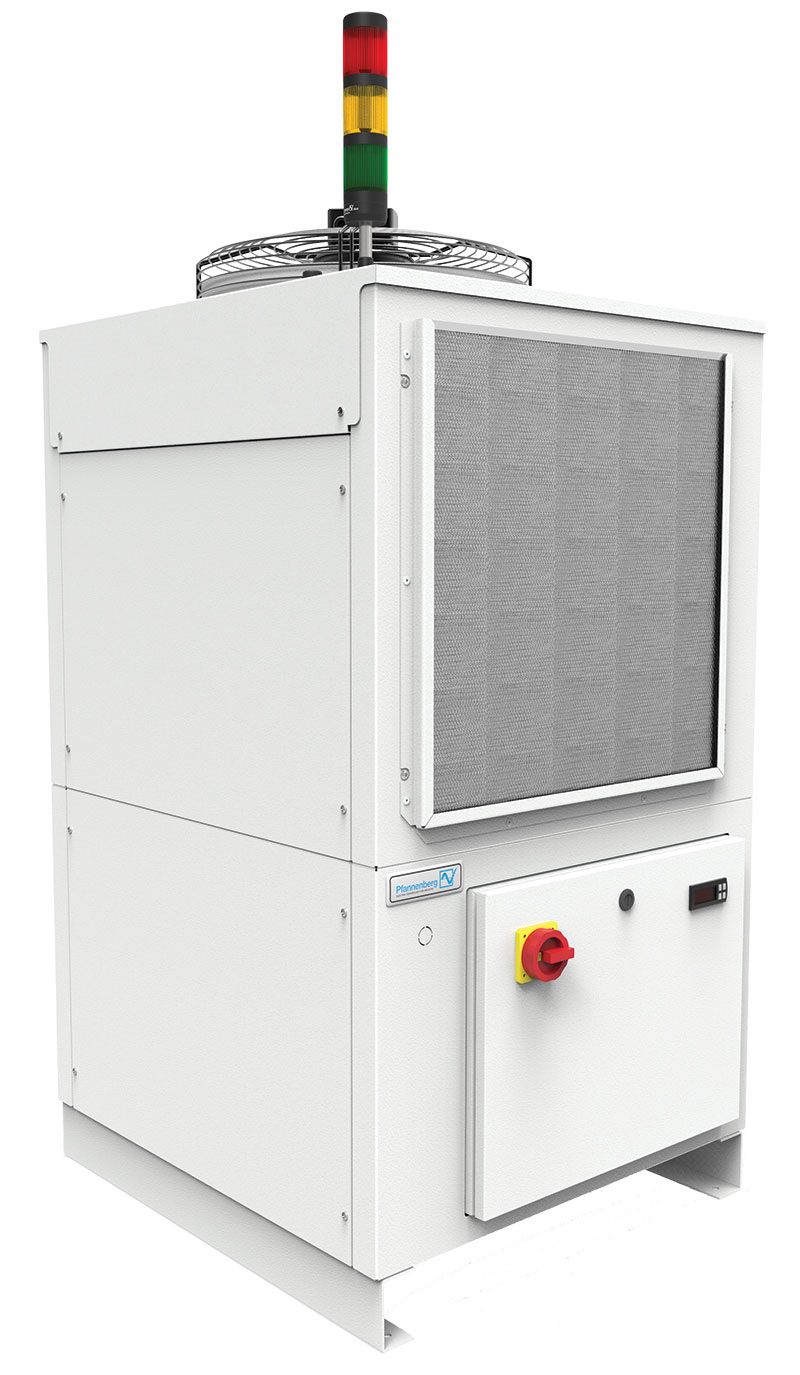

2. Chillers
Um chiller usa um ciclo de refrigeração para remover o calor coletado de um fluido circulante. À medida que o fluido se move através de um sistema de tubos , ele absorve o calor gerado pelos equipamentos e processos. Esse calor gerado é então transferido pelo fluido de volta para o chiller para ser dissipado. O fluido é resfriado e enviado de volta ao sistema.
Como saber se um chiller é o melhor produto para minha aplicação?
- Quando cargas de calor mais altas que excedam os métodos tradicionais de climatização de painel precisam ser gerenciadas.
- Quando um controle preciso da temperatura é necessário como parte do processo de fabricação.
- Grandes flutuações nos requisitos de carga de calor precisam ser gerenciadas.
- Permite que a fonte de refrigeração seja localizada separadamente de ambientes seveross.
Selecionando corretamente um Chiller

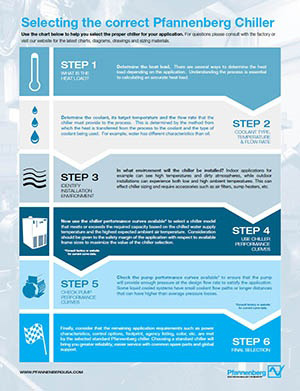

Escolher o melhor chiller para atender aos exigentes requisitos das aplicações industriais pode ser complicado. Por essa razão, a Pfannenberg projetou um guia de 6 Passos para ajudar na seleção do melhor chiller em função do seu ambiente, processo e tipo de aplicação. Clique na figura para abrir o PDF ou use este linK (INGLÊS)!
Informações importantes no utilizo de Chillers:
- Os chillers podem ser instalados em ambientes fechados se a área ao redor da unidade estiver relativamente limpa e o ar for temperado.
- A localização do chiller em uma área externa pode ser uma boa opção e pode melhorar a eficiência do equipamento, dependendo da temperatura.
- Temperaturas extremas podem causar problemas de capacidade ou a necessidade de acessórios adicionais ao produto.
- Um Chiller deve ser dimensionado o mais próximo possível da capacidade com base na temperatura desejada de fornecimento de líquido resfriado e na temperatura ambiente esperada mais alta.
3. Combinação de Chillers & Trocadores de Calor Ar/ Água
Quando uma fonte de resfriamento de fluido não estiver disponível no local, use a combinação de Chillers e Trocadores de calor Ar / Água para simplificar o resfriamento de seus processos, máquinas e controladores como parte de uma solução completa.
Por meio de um sistema de tubulação fechado que utiliza um suprimento altamente econômico de fluido resfriado (por exemplo, água, glicol ou óleo) como meio de resfriamento, a temperatura pode ser gerenciada dentro de seu processo e como meio de resfriamento para o ar condicionado de armários de controle. Ao resfriar painéis elétricos com Trocadores Pfannenberg de calor Ar / Água, o gerenciamento térmico é 100% independente das temperaturas ambientes no local de instalação.
A seleção correta da melhor opção de solução de Gerenciamento térmico é fundamental para garantir a longevidade dos componentes eletrônicos dentro do painel. A Pfannenberg coloca à sua disposição todo o seu conhecimento e a competência técnica para encontrar as melhores soluções para a sua aplicação.
